LFQ-A系列立式自动分切机

[分切机系列] 2017-05-01 00:00:00

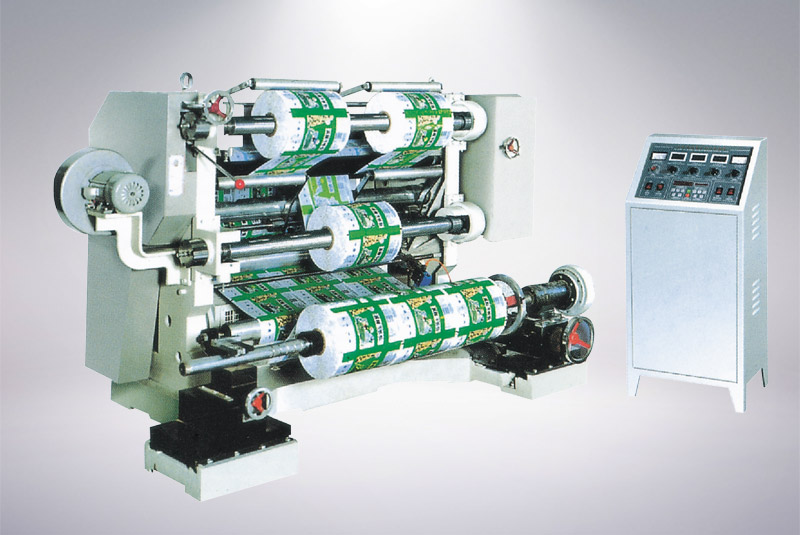

LFQ-A系列立式自动分切机

产品参数

PRODUCT PARAMETERS
产品用途:
立式分切机适用于PVC、BOPP、CPP、BOPET等各种卷状基材的纵向分切
产品特点:
1、本机采用德国西门子 PLC集中通讯控制和人机界面系统,根据生产工艺要求,实时输入或调整参数并监控设备状态,系统具有启动缓 冲、停车防松、计米定长等功能和详细的自诊断功能,操作和维护简便。
2、平移式收卷:在收卷过程中,随着收卷直径的增大,收卷工作站自动沿水平方向向外平移,确保了在整个收卷过程中收卷的几何参数 的稳定,从而实现高品质的分切与收卷。
3、牵引及收卷卷取均采用西门子伺服系统进行控制及驱动,PLC根据工艺要求和设定张力及锥度、实时的收卷直径、分切速度及分切宽度自动控制收卷张力。
4、无轴中心卷取方式,多工位收卷(4工位,内外侧各2工位),各收卷工位均有单独的驱动和张力控制系统,每个收卷单元都有可独立操作的压辊系统。
5、相邻工位的收卷电机可串联驱动,实现卷取大卷径、宽幅的材料。
6、原材料的装卸采用气顶式无轴装夹和液压升降的结构,装卸方便快捷。
7、放卷张力控制采用日本三菱全自动张力控制系统,使放卷张力保持恒定不变,可按工艺要求锥度控制。纠偏采用美国自动纠偏系统,保证基材走料位置正确
主要技术参数:
机型 Type LFQ-A
分切材料厚度 Material thickness range 12~120μm
放卷基材最大宽度 Max.Unwinding Roll Width Range 500~2580mm
放卷最大直径 Max.Unwinding Roll Diameter ф1000mm
分切宽度范围 Width range of rewinded roll 300~2550mm
收卷最大直径 Max.Rewinding Diameter ф600mm
基材卷芯直径 Core internal Dia. ф76mm或ф152mm
最高分切速度 Max.Slitting Speed 500m/min(实际速度由材料类别及卷芯质量决定)
( variable according to material and paper core quality.)
最高机械速度 Max.mechanical speed 600 m/min
机器总功率 Total power 16Kw
机器重量 Weight 约13500Kg
外形尺寸 Overal Dimension L5500×W4500×H2500mm
机器外型、技术参数性能及特点如有更改,恕不另行通知。
