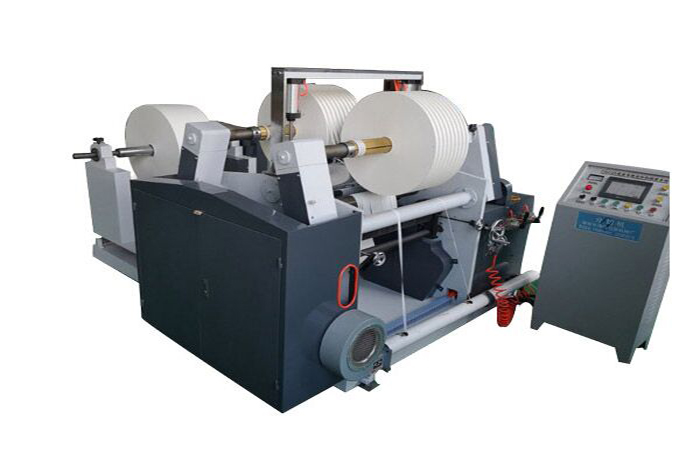

本机由纠偏放卷机构、分切机构、收卷机构、传动机构以及电器控制等组成。设备有效宽度700MM，机械速度180M/min。

（一）放卷机构

该机构设有手动纵横向调偏，可消除原料两端因薄厚或纸芯不圆所致的张力不一及起皱。

采用高线性磁粉制动器作为放卷张力执行元件，输出扭矩均衡，可将张力波动降低到最低状态。

1.放卷规格：幅宽最大700mm，φ直径1000mm

2.纸管夹紧方式：气胀轴夹紧

规格：气胀轴3in 1根

充气枪 1把

3.张力控制：闭环张力控制。

输出控制：200N.M磁粉制动器

4.纠偏执行：由光电眼跟踪基材，纠偏控制器给定信号，电机拖动滚珠丝杠执行。

规格：光电眼 1只

直线轴承 2件

纠偏机构 1台

光电眼微调 2套


（二）分切机构

该机构采用硬质合金高精度圆盘碟形刀（分切铝箔，纸张等比较厚的材料）或（和）直刀分切（分切一般塑料薄膜），切口齐整，寿命长，分切上下刀轴经过调宽处理，上下刀轴之间由齿轮进行速度匹配。旋转手轮实施下刀，继续转动可实现自动靠刀。

1.刀轴：上、下刀轴 各1根

2.锁紧装置：具有快速靠刀装置，能够锁紧上刀轴，避免上下刀脱离或移动而造成的分切质量问题。

规格： 摇臂 1副

锁紧轴 1根

配合齿轮 1对

蜗轮蜗杆副 1副

3．排废料：用高压风机通过吹料管导流，把废边料排除

规格： 风机1台

风管1根

4.主墙板：使用钢板墙板，有效减震，有利机器高速平稳作业。

规格：30MM

5.导向辊：表面镀铬，抛光处理。

规格：φ80×750mm 若干


（三）收卷机构

该机构采用左右轴双轴收卷，设有压臂平衡收卷内外压力。传动采用两台磁粉电机独立驱动，单轴张力任意可调。

收卷规格：幅度最大700mm，直径φ600mm(或者420mm)

纸管夹紧方式：气胀轴夹紧（可按客户材料规格而定）

规格：气胀轴 3in 2根

收卷轴压力：差压式气动压紧，压力可通过气动调压阀任意调节

规格：压臂 2副

气缸 2条

张力控制：磁粉电机恒扭矩输出

规格：电机控制器 2台

收卷执行：磁粉电机2台（规格100N.M） 单头摆臂卸料(或者普通卸料)

（四）传动机构

采用变频器控制主电机运转，升降速方便快捷，速度调节过度柔和、平稳。

驱动方式：通用变频调节，交流电机驱动

规格：7.5KW交流电机

配套变频器（变频器为国内知名品牌，质量有保证）

（五）主要电器：

集中电柜箱控制，美观大方，操作方便。

操作电柜1件

计长显示器1件，实时线速度现实，记米自动停止功能（带减速停止功能，记米基本无误差）

光电纠偏控制仪1台

按钮、接触器、空气开关等

主要参数
分切厚度	20g-120g/m2
原材料放卷最大直径	1000mm
原材料收卷最大直径	600mm
分切原材料最大宽度	650mm
收卷气涨轴直径	76mm
放卷气涨轴直径	76mm
速度	10-150m/min
电机功率	7.5kw
变频器功率	11kw
